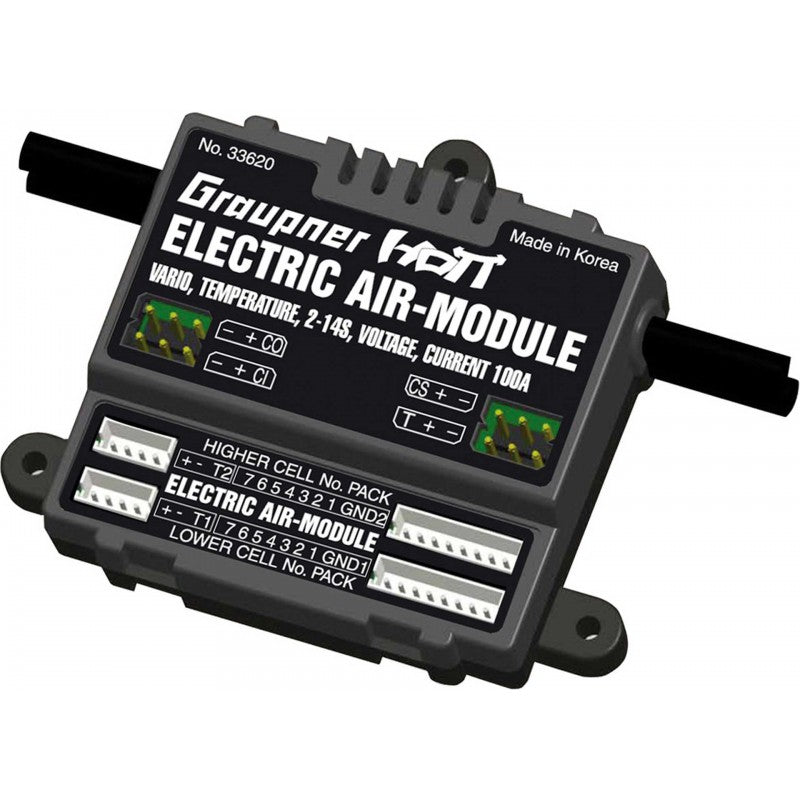

Electric Air Module2-14S Vario HoTT Telemetrie

Electric Air Module2-14S Vario HoTT Telemetrie

Electric Air Module2-14S Vario er en alsidig telemetrisensor til Graupner HoTT-modtagere, udviklet specielt til modeller med elmotor. Modulet giver piloten et omfattende overblik over flyets tilstand under flyvningen, med både variometer-funktion og detaljeret overvågning af strøm, spænding og temperatur.

Variometeret leverer højdesignaler med hele 5 stigetoner og 5 synketoner, samt advarselstærskler for minimum- og maksimumhøjde og for stige- og synkehastighed i to trin. Højden vises i intervallet -500 til +3000 m, og modulet gemmer automatisk både min. og maks. højde under flyvningen.

Modulet understøtter desuden 2x temperatur- og spændingsmåling med individuelle advarselstærskler, samt enkeltcellemåling for batteripakker fra 2S til 14S med advarsel ved for lav spænding. Strøm-, spændings- og kapacitetsmåling er også indbygget, med advarselstærskler for min./maks. spænding, maks. kapacitet og maks. strøm. Strømbegrænsningen kan programmeres efter behov, og strømmålingen sker via to parallelle shunt-modstande på 0,2 mOhm (5 W), hvilket giver en samlet modstand på 0,1 mOhm.

Advarselstider og gentagelsesintervaller kan tilpasses frit, så piloten selv bestemmer, hvor ofte og hvor længe advarslerne skal lyde.

Tekniske data

• Vario med højdesignaler: 5 stigetoner og 5 synketoner
• Advarselstærskler for min./maks. højde samt stige-/synkehastighed i to trin
• Højdevisning: -500 til +3000 m, med lagring af min. og maks. højde
• 2x temperatur- og spændingsmåling med advarselstærskler for min./maks. spænding og min./maks. temperatur
• Enkeltcellemåling: 2 - 14S med advarselstærskel for min. spænding
• Spændings-, strøm- og kapacitetsmåling med advarselstærskler for min./maks. spænding, maks. kapacitet og maks. strøm
• Programmerbar strømbegrænsning
• Strømmåling via shunt-modstande: 2x 0,2 mOhm (5 W) parallelt = 0,1 mOhm
• Justerbar advarselstid: FRA, 5, 10, 15, 20, 25, 30 sekunder, altid
• Justerbar gentagelsestid for advarsel: altid, 1, 2, 3, 4, 5 min, én gang
• Mål (ca.): 51 x 47 x 18 mm
• Driftsspænding: 3,6 - 8,4 V
• 2x temperaturmåling: valgfrit 0-120°C eller 0-200°C, samt spændingsmåling op til 80 V DC
• 1x fartregulatorindgang, 1x fartregulatorudgang til enkeltcelle-underspændingsregulering
• 1x strøm-, spændings- og kapacitetsmåling op til 150 A (kortvarigt 1 sek. 320 A) og op til 60 V
• 1x enkeltcelleovervågning for 2-14S lithium-batterier (LiPo, LiIo, LiFe)
• 1x telemetritilslutning til modtager
• Højdemåling: -500 m til +3000 m
• Opløsning: 0,1 m
• Vario-følsomhed: 0,5 m/3s, 1 m/3s, 0,5 m/s, 1 m/1s, 3 m/s - programmerbar pr. tone
• Gennemsnitsberegning: 4-20 målinger pr. måleværdi, programmerbar
